設備名稱：電磁誘導尺位移檢測系統

設備型號：ZIRN-ELE-UNC

n  產品概述

電磁誘導尺是由氯丁膠熱壓一次成型護套和內部若干對線芯構成測距電纜；電磁誘導尺一般安裝在皮帶支架旁邊，或者沿軌道鋪設在地面上，亦或者安裝在軌道旁的柵欄上均可，需要檢測多長的位移量就鋪設多長的電磁誘導尺；電磁匹配器安裝在機車上（產生一個固定頻率和固定強度的信號），用以產生本機車所在距離位置信號。測量范圍10 - 1200米，分辨率 2mm ，準確度±5mm； 電磁誘導尺是 非接觸位置檢測，無接觸磨損和滑動累計誤差，防護等級達到IP67，防水、防油、防塵、耐酸堿、耐撞擊、切不受現場光線影響，一次安裝使用；適用于冶金、礦山、水利、港口碼頭堆場等條件比較惡劣的環境。

n  技術原理：

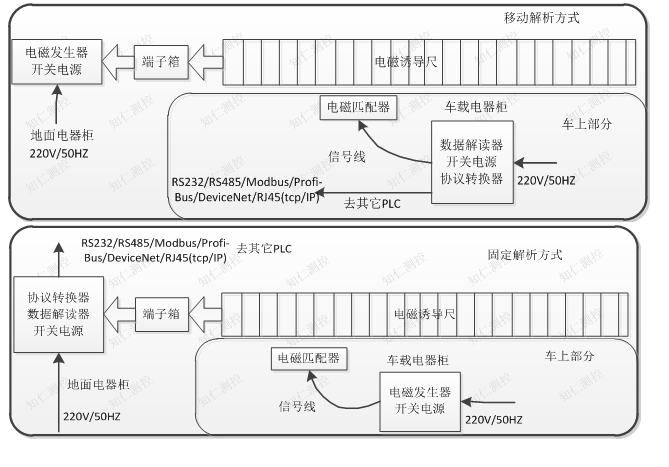

電磁誘導尺定位系統采用法拉第電磁感應定律（磁力線傳導原理）來檢測移動搬運設備的位移量，當電磁匹配器的線圈中通入交變電流時，在電磁匹配器附近會產生一個固定強度和固定頻率的交變磁場。電磁誘導尺附近似處在一個交變的、均勻分布的磁場中,每對電磁誘導尺的芯線會產生感應電動勢。電磁發生器的信號通過電磁耦合方式傳送到電磁誘導尺的感應環線上。數據解讀器對接收到的電位信號進行相位比較。交叉線的電位信號相位與平行線的電位信號相位相同，地址為“0”；交叉線的電位信號相位與平行線的電位信號相位相反，地址為“1”，這樣感應的地址信息是數字編碼排列，由此確定電磁匹配器在電磁誘導尺長度方向上的位置，對應就是移動搬運設備走行位置。

n  性能指標：

2  測量精度：≤5mm，分辨率：2mm，測量范圍：1000米；

2  檢測功能：一塊儀表可以同時檢測出天車的大車地址數據和小車地址數據， 系統部件少，降低系統成本，提高系統可靠性；

2  自檢功能：可自動診斷自身工作狀態；可將小車位置數據、設備工作信號強度、系統工作狀態以數字的形式在儀表面板上直觀顯示；

2  以太網接口：儀表自帶以太網接口，支持常用的以太網通信協議，同時能通過網絡實現遠程診斷和設置參數，便于點檢維護，方便快速定位處理系統故障。

2  工作頻率：儀表可工作在20-80kzh的任意頻點；可根據現場應用需要，在不改動硬件的前提下，設置不同的頻點，以更好的避開現場干擾，提高系統的可靠性；

2  防護等級：電纜護套采用氯丁橡膠，防塵防腐蝕、可抗振、抗老化，能適應現場惡劣環境，測距電纜防護等級達到IP67，

2  工作溫度：-20℃— +85℃，

2  非接觸間隙：150mm±50mm，左右偏擺容差：±50mm；

2  刷新速度：10Hz(常規)  50Hz()；適應速度：≤350M/min；

2  輸入電源：220VAC±10%；

2  功耗：地面電氣柜<100w  車載電氣柜<100；

n  功能特點：

1.       永性非接觸式檢測方式無磨損，使用壽命長；

2.       電磁感應原理解析數據，不受現場雨水，粉塵，光線等環境影響；

3.       無需參考點，值型輸出，掉電重啟或者更換備件，地址數據不變；

4.       測距電纜采用氯丁膠熱壓一次成型技術，防護等級IP67，柔韌性好，抗撞擊力強，不易受撞擊和拉伸損壞；

5.       由于防護等級高，柔韌性好，產品可以安裝在水下和水泥內，環形運動機械位移檢測；

n  運用場景

料倉礦槽筒倉自動控制系統---卸料小車位移檢測；

庫房天車無人化控制系統----天車大小車位移檢測；

散貨料場堆取料機無人化控制系統---堆取料機大機行走位移檢測；

散貨料場堆取料機無人化控制系統---堆取料機回轉中心角度檢測；

環冷機斜灰小車無人化控制系統---環冷斜灰小車運行軌跡檢測；

港口裝卸船機自動控制系統---裝卸船機行走位移檢測；

港口場橋岸橋無人化控制系統---場橋岸橋走行位移檢測；
